应用模块

功 能 描 述

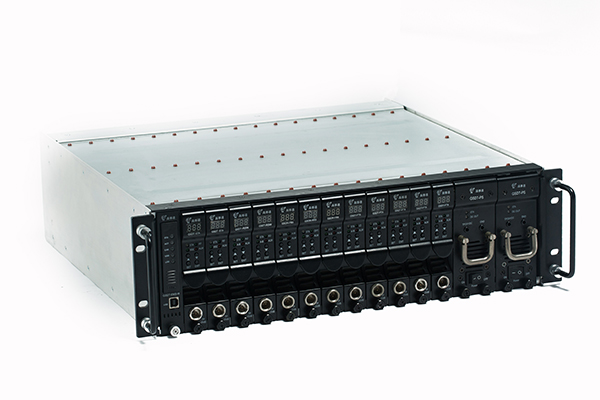

机框

标准的19英寸机箱，3RU高度，17个插槽，可容纳双电源模块和网管模块，以及各种业务模块

电源模块

输入电压90 - 240VAC，最大负载200W，前面板LED状态显示

管理模块

含3.5吋LCD显示屏，1个USB接口用于本地设置，1个RJ-45接口用于远程网管

1310nm光发射模块

射频带宽47 - 1003MHz，DFB激光器，输出功率3 – 13dBm，广播和窄播双输入端口，前面板-20dB输入测试端口

1550nm直调光发射模块

射频带宽47 - 1003MHz，DFB激光器，输出功率6、8、10dBm，广播和窄播双输入端口，前面板-20dB输入测试端口

1550nm光放大模块

光波长范围1530 – 1565nm，输出功率14 - 23dBm

正向光接收模块

两路冗余的光输入端口，光输入功率-3 - +3dBm，光AGC控制，射频输出电平35dBmV,射频带宽47 - 1003MHz，射频输出-20dB可调，前面板-20dB输出测试端口

反向光接收模块

四路独立的光输入端口，光输入功率-18 – 0dBm，光AGC功能可选，最大射频输出电平45dBmV,射频带宽5 – 200MHz，四路独立射频输出，前面板-20dB输出测试端口

正向前置放大模块

射频带宽47 - 1003MHz，增益30dB，输出电平-9dB可调，输出斜率-9dB可调，前面板-20dB输入和输出测试端口

光切换模块

光波长范围1200 – 1620nm，光输入功率-30 - +10dBm，插入损耗 ≤ 2dB，切换时间 ≤ 50ms

射频切换模块

射频带宽5 - 1003MHz，插入损耗 ≤ 3dB，切换时间 ≤ 15ms，输入端口间隔离 ≥ 60dB，前面板-20dB输出测试端口
